USB辐射由于其传输速率为高速，所有由信号带出来的谐波分量很多，而且频率也会倍得很高。

一、USB端口介绍：

     USB具有传输速度快、使用方便、连接灵活、独立供电等优点，在电子91桃色APP下载免费版中的应用十分广泛。USB接口自1996年推出后，已经成功代替串口和并口，并成为当今个人电脑和大量智能设备的必备接口之一。

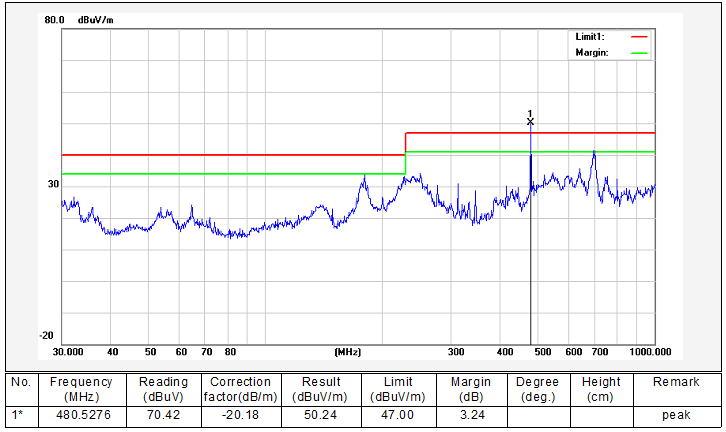

二、整改前现象：

三、整改方法：

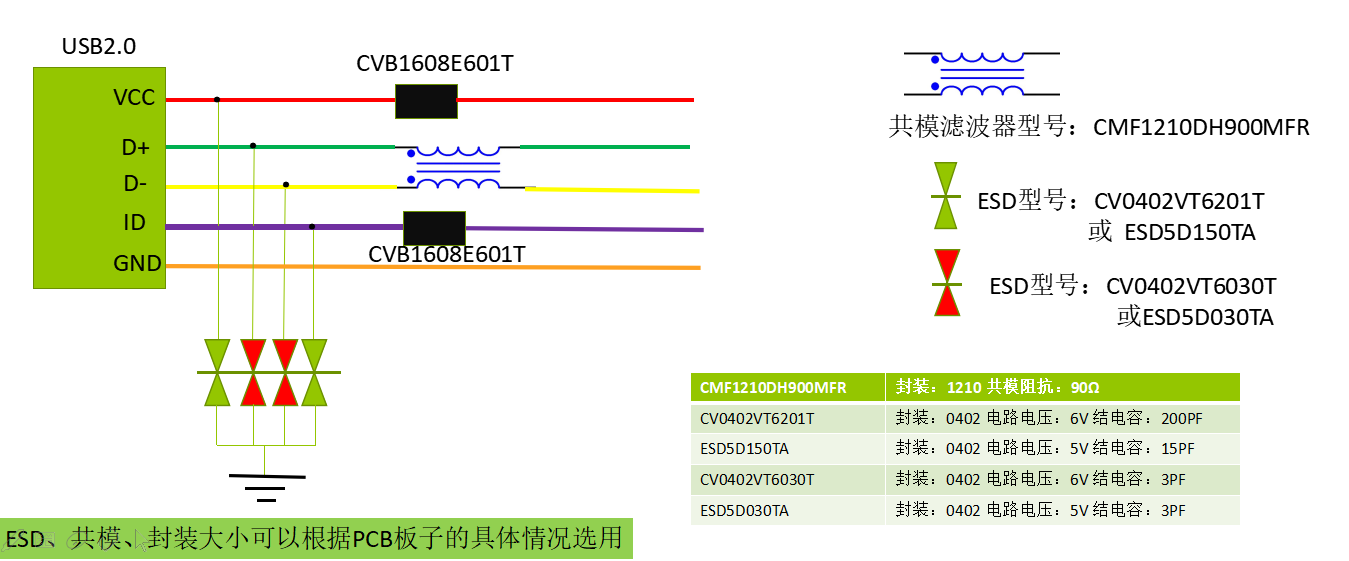

1、在USB接口的DM、DP处加ASIM 共模滤波器 (型号：CMF1210DH900MFR），在USB接口VCC处加ASIM磁珠(型号：CVB1608E601T),如下图为USB接口的常用设计方案：

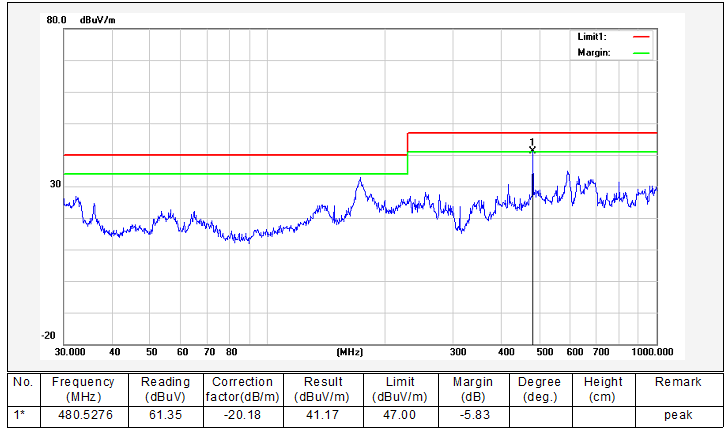

四、整改后实验结果：

五、整改心得：

    对于USB口这种高速传输接口，再进行辐射整改的时候，首先要根据测试数据判断处是USB数据传输工作频率引起的辐射问题（这种情况下，一般数据是一根独刺，并且91桃色在线观看网站入口读点的时候发现peak值和QP值很接近）。这个时候往往去调整DP,DM上的共模参数是最有效的。如果是包络型的测试波形，那有可能是从USB 5V电源处带出来的辐射，这个时候可以在5V上串磁珠去解决此类问题；使用磁珠的时候要注意磁珠的额定电流应大于电路工作的最大电流。如果测试数据比较杂乱，有类似于毛刺一样的一大片的测试波形，那这个时候，估计是屏蔽层这边出现的问题，屏蔽层的搭接方式很重要；良好的搭接方式为360度搭接，这种方式能很好的降低“pigtail”效应。
