HDMI辐射整改案例

来源：发布日期 2019-01-23 15:56:28浏览：-

分享至：

加入收藏

HDMI辐射由于其传输速率为高速，所有由信号带出来的谐波分量很多，而且频率也会倍得很高。

一、HDMI端口介绍：

HDMI高清晰度多媒体接口，是一种全数位化影像和声音传送接口，可以传送无压缩的音频信号及视频信号。HDMI可用于机顶盒、DVD播放机、个人电脑、电视游乐器、综合扩大机、数位音响与电视机。HDMI可以同时传送音频和影音信号，由于音频和视频信号采用同一条电缆，大大简化了系统的安装。

二、整改前现象：

三、整改方法：

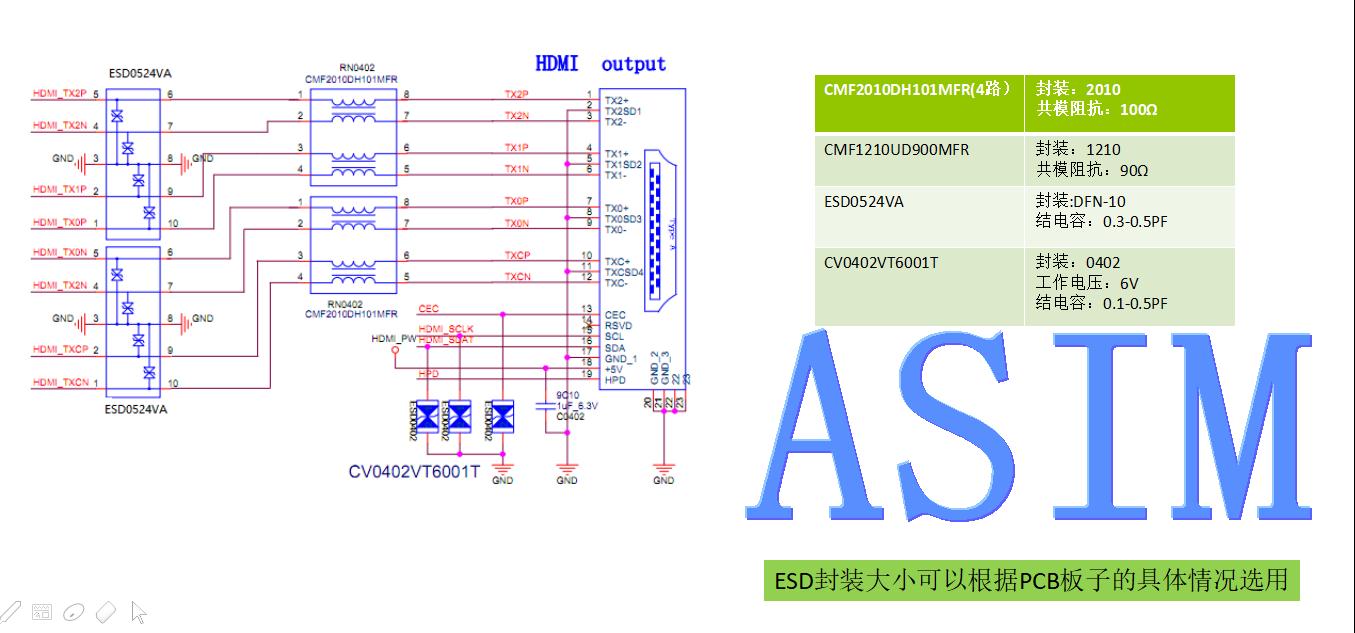

1、在HDMI接口的差分信号线处加ASIM?共模滤波器 (型号：CMF1210UD900MFR），在HDMI接口VCC处加ASIM磁珠(型号：CVB1608E601T),如下图为HDMI接口的常用设计方案：

同时，对于HDMI辐射来说，HDMI线也很重要，好的方案如果配的是一条差的线测试，那测试结果 也是不理想的。

四、整改后实验结果：

EMI测试实质：

辐射发射测试实质上就是测试91桃色APP下载免费版中两种等效天线所产生的辐射信号，第一种是等效天线信号环路，环路是产生的辐射等效天线，这种辐射产生的源头是环路中流动着的电流信号（这种电流信号通常为正常工作信号，它是一种差模信号，如时钟信号及谐波），电子91桃色APP下载免费版中任何信号的传递都存在环路，如果信号是交变的，那么信号所在的环路都会产生辐射，当91桃色APP下载免费版中信号的电流大小、频率确认后，信号环路产生的辐射强度与环路面积有关，因此控制信号环路的面积是控制EMC问题的一个重要的课题。

在电子91桃色APP下载免费版中，除了91桃色APP下载免费版功能电路原理图所表述的信息外，还存在很多未知的信息，如信号线与信号线之间的寄生电容，寄生电感，信号与参考地之间的寄生电容，信号的引线电感等等。
