用磁珠隔地解决静电问题

来源：发布日期 2018-12-19 16:50:11浏览：-

分享至：

加入收藏

一、整改前实验现象描述：

此测试样机是一款蓝牙音箱，对外露的USB端口进行接触放电时，音箱会断电，无法正常工作，这就不符合EN61000-4-2标准的B类要求。

二、整改方案：

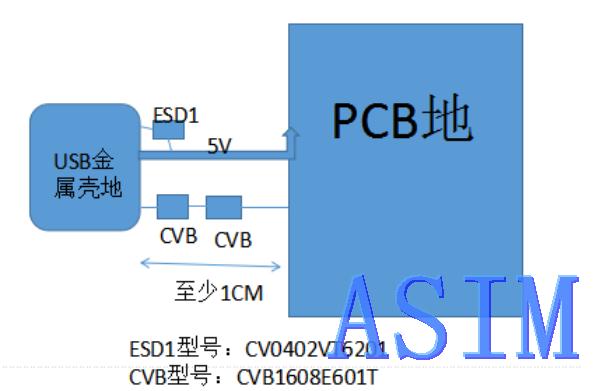

首先想到的是防，于是在USB端口的5V处对地并联ASIM ESD（型号：CV0402VT6201T）,测试现象有所改善，但还不至于到能过EN61000-4-2 B类的要求。再想到的是疏，通过对91桃色APP下载免费版地进行完善，让其保持完整的地，再测试现象有所改善，但还是不能达到EN61000-4-2 B类的要求。最后想到的是堵，将USB的金属的地与PCB的地用ASIM磁珠(型号：CVB1608E601T)串联进行隔离，在测试现象有所改善，但还不稳定；最后用两颗ASIM磁珠（型号：CVB1608E601T）串联,测试样机能过EN61000-4-2 B类要求，具体方案如下示意图：

三、设计原理：

ESD器件能为耦合到5V上的静电提供一个低阻抗的回路，减小了静电的回路面积，避免静电流过主IC，铁氧体磁珠能很好的抑制衰减ESD电流，对辐射也有很好的抑制效果。
