平板电脑的ESD整改方案

               一、    91桃色APP下载免费版介绍：

平板电脑是一种小型的、方便携带的个人电脑，以触摸屏为基本的输入设备。它拥有的触摸屏允许用户通过触控笔，或是直接用手指来进行作业而不是传统的鼠标键盘。由于平板的轻、薄、小、低耗损和高性价比，所以越来越受到消费者的青睐。随着平板的轻薄小巧，ESD的风险也越来越大，在设计91桃色APP下载免费版时需要考虑ESD的保护，以提高91桃色APP下载免费版的可靠性和使用的稳定性。

 二、    整改案例：

1、整改前实验现象：

2、整改后实验现象：

3、整改方案：

1在按键的KPCOL1、PWRKEY-R、KPCOL0、SYSRSTB、KPROW0对地分别并上ASIM TVS(型号：ESD5C150TA ),如图红圈处：

2在耳机的EINT-HP、HP-MIC、HPR、HPL对地并联ASIM TVS(型号：ESD5C150TA),如图红圈处：

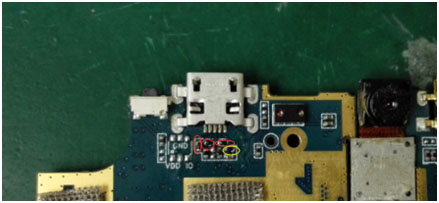

3在USB处的VBUS引脚对地并联ASIM TVS(型号：ESD5C150TA)即黄圈处 ，两条信号线、ID线分别对地并联ASIM TVS（型号：ESD5C005TR）即红圈处，如图：

4在HDMI引脚HDMI-5V、HDMI SCK、HDMI SD、HTPLG处对地并联ASIM TVS (型号：ESD5C005TR),如图：
