智能电力线集中器ESD复位重启解决方案

一、      智能电力线集中器ESD测试标准

智能电力线集中器ESD测试是根据IEC61000-4-2 标准(即国际电工委员会所颁布的一个基础性标准）, 标准适合于各种电气与电子设备作电磁兼容性的测试 ，IEC61000-4-2 对应国内标准是GB/T 17626.2 。 IEC61000-4 标准的最大特点是体现在它的实用性, 它对不同环境条件下的电气与电子设备的电磁兼容性有不同的要求，因此标准适用的面就非常之广。

二、    智能电力线集中器ESD整改案例：

1、测试原因分析：

   按照IEC61000-4-2接触±4K，空气±8K标准。分别对机器外露RF、WLAN、接线螺丝柱进行接触±4K放电，对显示屏进行空气±8K放电，均出现复位重启现象。经分析为主控受到ESD干扰，系统复位重启。

2、整改措施：

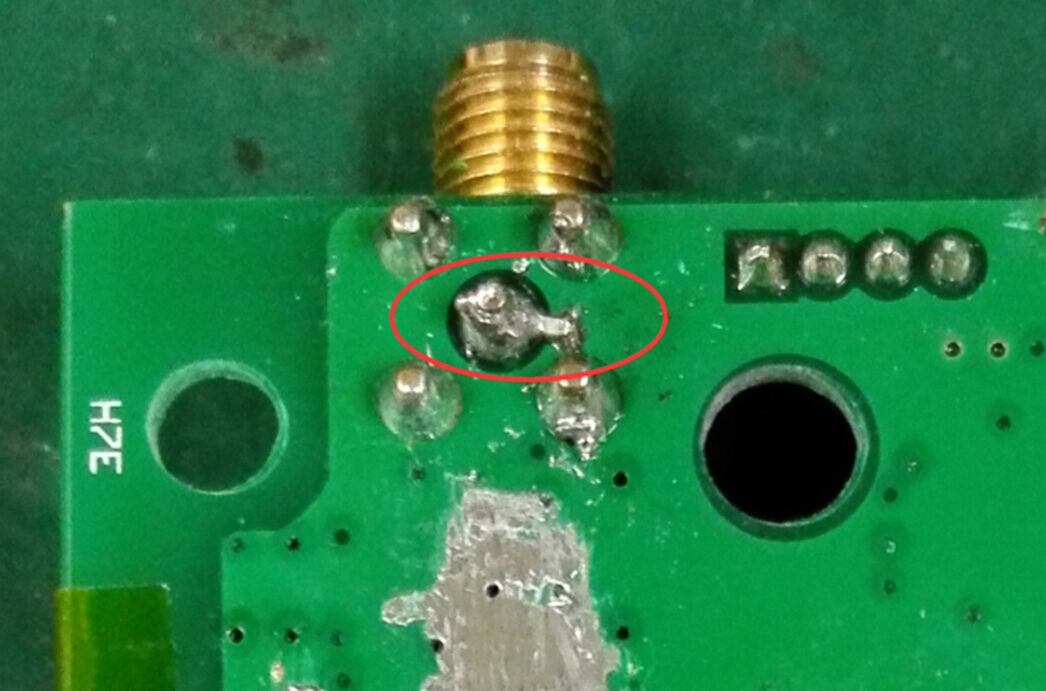

1RF端口引脚对地增加ASIM ESD（型号：CV0402VT6001T），如图一所示

                            （图一）

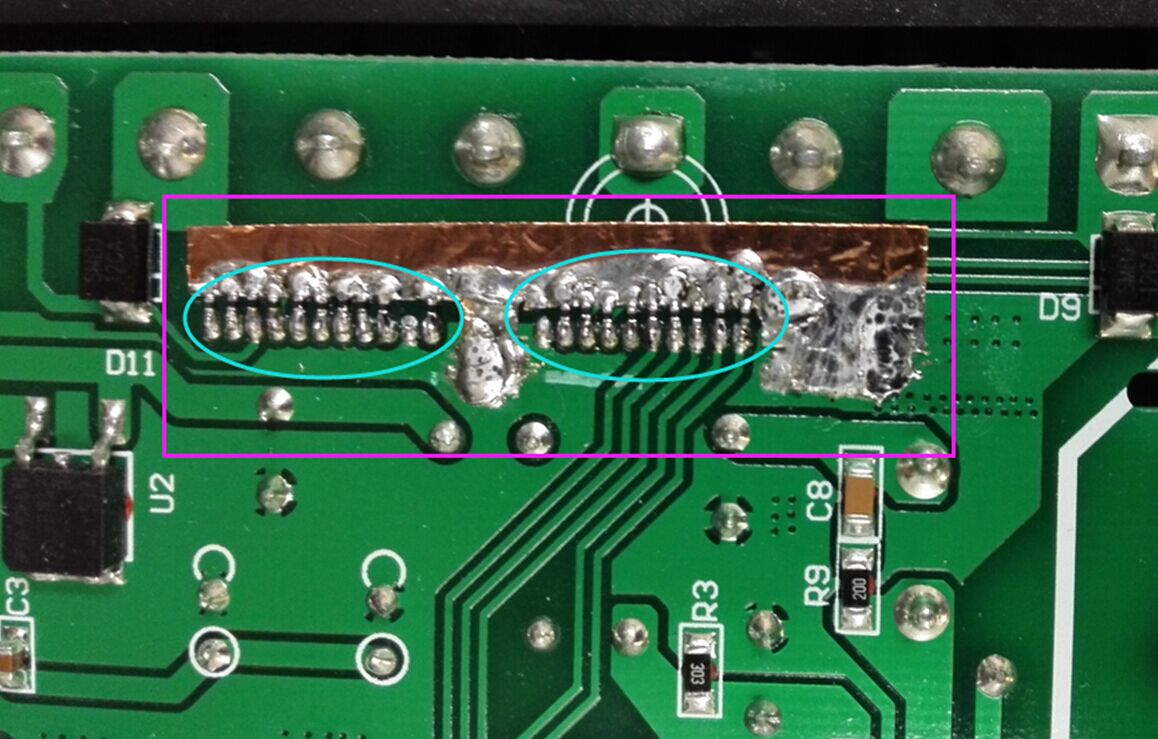

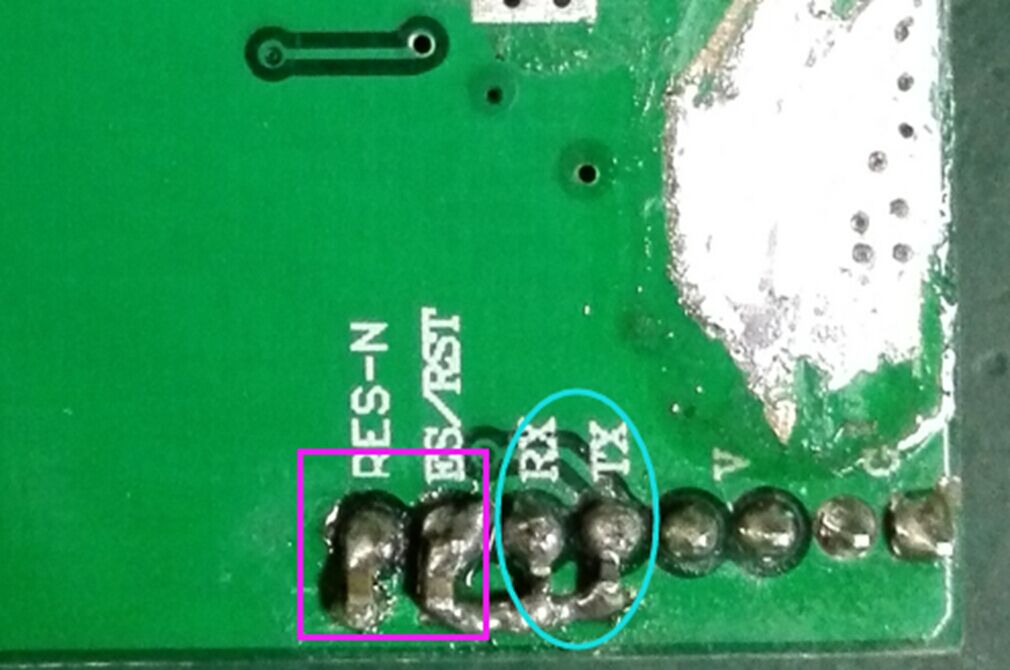

2主板外接端口引脚对地增加ASIM ESD（红色圆圈型号：CV0402VT6102T；蓝色圆圈型号: CV0402VT6030T）。图二所示

                            （图二）

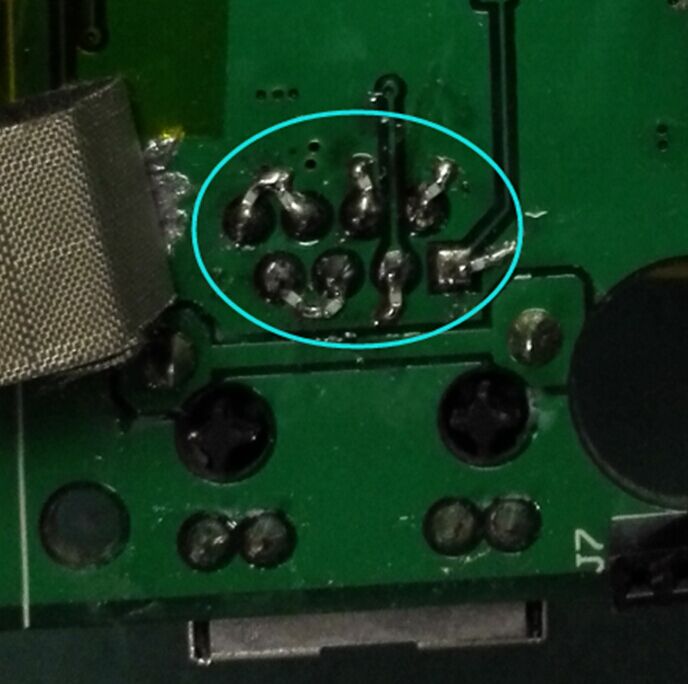

3网络端口引脚对地增加ASIM ESD（型号：CV0402VT6001T）。图三所示

（图三）

4针对接线柱静电处理，可以在排插引脚对地增加ASIM ESD（型号：CV0402VT6201T）。

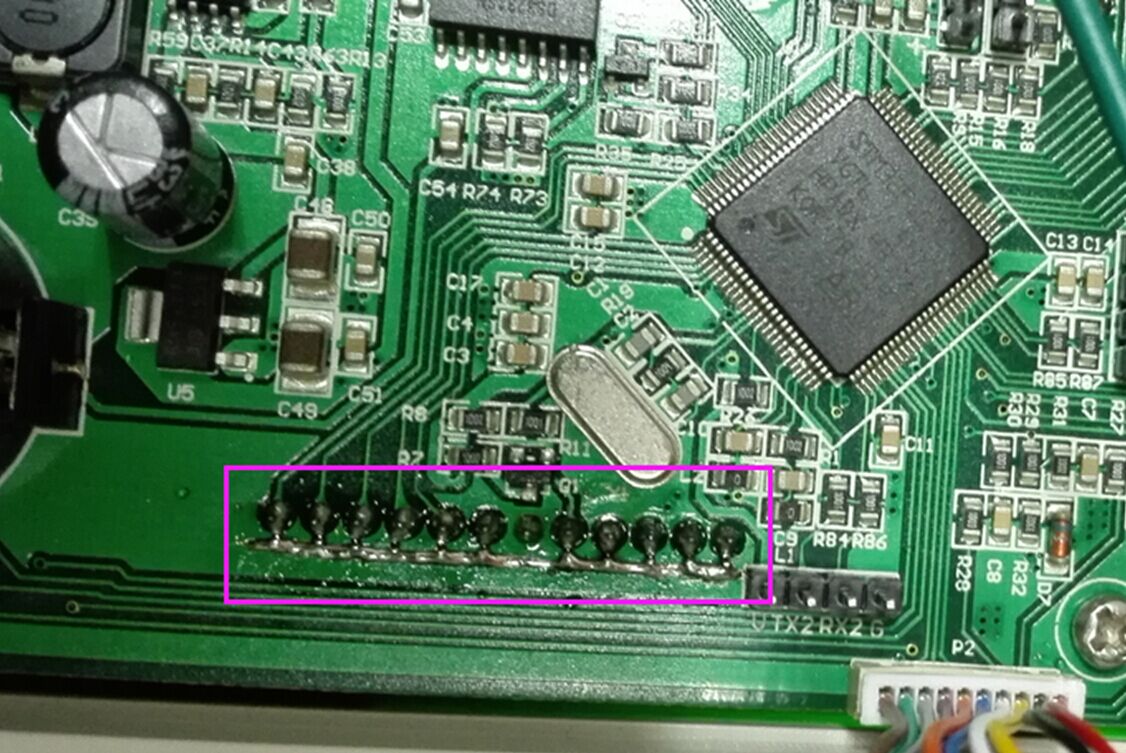

图四所示：

（图四）

 5针对显示屏空气放电引起的复位现象处理，可以在显示屏引脚对地增加ASIM ESD（型号：CV0402VT6201T）
