用SM8S解决ISO7637-2抗扰度测试问题

来源：发布日期 2018-11-08 15:12:01浏览：-

分享至：

加入收藏

SM8S为大功率TVS，其主要用于汽车电子中，解决汽车抛负载问题。

一、ISO7637-2标准中规定的波形包括P1，P2a,P2b,p5a,p5b的抗扰度测试，其能量较大（脉冲宽度在50us以上，幅度较高），干扰信号所包含的频谱相对较窄。测试91桃色APP下载免费版为车灯，选择的是P5a。

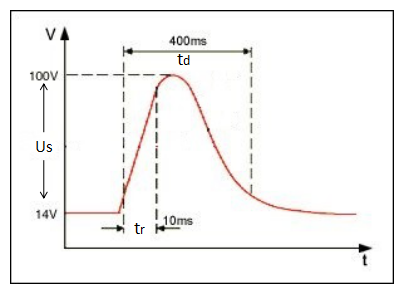

P5a脉冲发生在放电的电池被松开的瞬间，而这时交流发电机正对着蓄电池充电，与此同时，其他的负载仍接在交流发电机上。卸载脉冲的幅度取决于交流发电机的速度，以及在电池松开瞬间交流发电机的励磁情况。

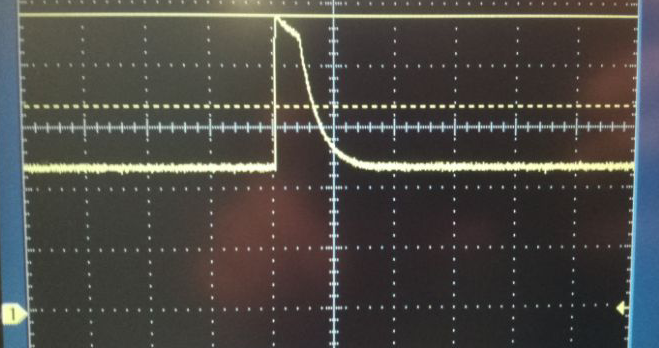

下图为将ASIM SM8S加在12V系统上，施加P5a波形（Us：87V，2Ω，400ms）的测试数据，从下图中可以看出，ASIM的SM8S将脉冲钳位在一个很低的电压范围内，从而保护后级电路不被P5a冲击。

下图为91桃色APP下载免费版图片

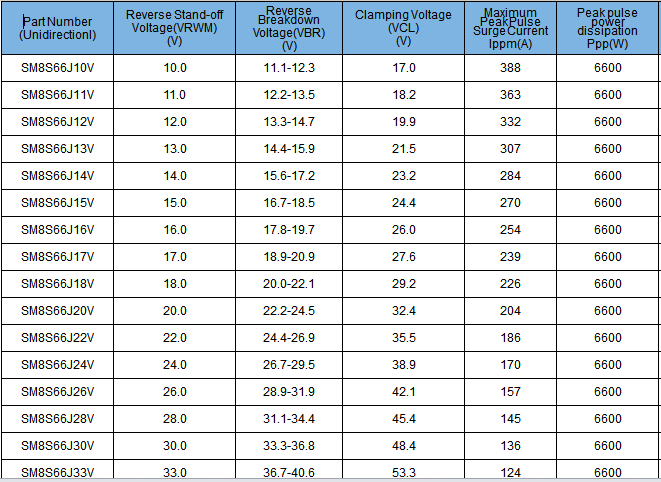

部分91桃色APP下载免费版电性参数：
