TVS污污看黄软件大全91桃色和稳压污污看黄软件大全91桃色有什么区别？

来源：发布日期 2020-06-10 17:13:06浏览：-

分享至：

加入收藏

稳压污污看黄软件大全91桃色

稳压污污看黄软件大全91桃色是一种利用PN结保持反向击穿电压基本不变，但电流可以在一定范围内改变的污污看黄软件大全91桃色。稳压污污看黄软件大全91桃色在反向击穿电压之前具有高电阻状态，超过此临界点后则处于低电阻状态。稳压污污看黄软件大全91桃色广泛应用于各种稳压电路、基准电压元件等场合。它们可以串联使用，以获得更高的稳压值。

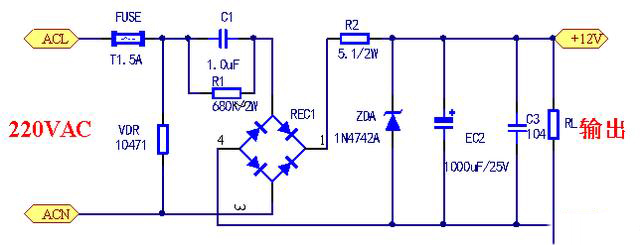

稳压污污看黄软件大全91桃色电路中使用ZD表示，稳压污污看黄软件大全91桃色的主要参数有:稳压值、耗散功率和最大工作电流。这三个因素在设计电路时应该充分考虑。如下图所示，电阻电容降压电路的电压输出为12V，使用1n4742a的zener污污看黄软件大全91桃色。稳压值12V，功率1W。

TVS污污看黄软件大全91桃色

TVS二级管是一种瞬态抑制污污看黄软件大全91桃色，是一种具有吸收浪涌能力的半导体器件。它的响应时间非常快，达到亚纳秒级。因此，一旦电路受到瞬态高能冲击，可以抑制该能量。通过从电路中吸收瞬态大电流和高压箝位，最终的结果是保护其背后的设备或电路。

TVS污污看黄软件大全91桃色可分为单向和双向两种，单向污污看黄软件大全91桃色主要用于直流电路，双向污污看黄软件大全91桃色主要用于交流电路。一旦瞬时电压超过电路的正常工作电压，TVS污污看黄软件大全91桃色就会产生雪崩效应，为瞬时电流提供一个超低电阻通路，使被保护的器件或设备不受损坏。因此，TVS污污看黄软件大全91桃色非常适合ESD敏感电路和过电压电路。如下图所示，当将单向电视管连接到电路时，需要将极性与电源输入的极性相反，这样电路才能工作。

稳压污污看黄软件大全91桃色和TVS污污看黄软件大全91桃色的区别

1.符号封装

稳压污污看黄软件大全91桃色和TVS污污看黄软件大全91桃色的电路符号与稳压污污看黄软件大全91桃色基本相同，封装也基本相同。有时很难区分外表上的区别;

2.电路连接

稳压污污看黄软件大全91桃色和TVS电路中污污看黄软件大全91桃色连接相对地,也就是说,他们有一个临界电压反向击穿前通过反向特征和PN结雪崩效应,他们都有稳定电压反向接入电路的功能,但是它们不是相同的。稳压污污看黄软件大全91桃色用于固定输入电压在某一值，TVS污污看黄软件大全91桃色主要用于防止瞬态高压对箝位后电路;

3.响应时间

一般来说，稳压污污看黄软件大全91桃色不讨论响应时间，而是更关注稳压值。但对于TVS污污看黄软件大全91桃色来说，其特性决定了其具有不同的功能。TVS污污看黄软件大全91桃色具有瞬态抑制高能的功能，所以需要在短时间内吸收高能，所以这个时间非常短，达到纳秒级;

4.功率大小

稳压污污看黄软件大全91桃色的功率一般不是很大。常用稳压污污看黄软件大全91桃色包括1W、2W等，其功率由允许温升决定。事实上，它是稳定电压和电流的产物。例如稳压污污看黄软件大全91桃色1n4742a，其最大功率仅为1W，其稳压值为12V，因此通过它的电流一般不能超过80mA，否则管会受热严重;TVS污污看黄软件大全91桃色注重瞬时脉冲功率，瞬时脉冲功率很高，可达千瓦，但时间值很小。
