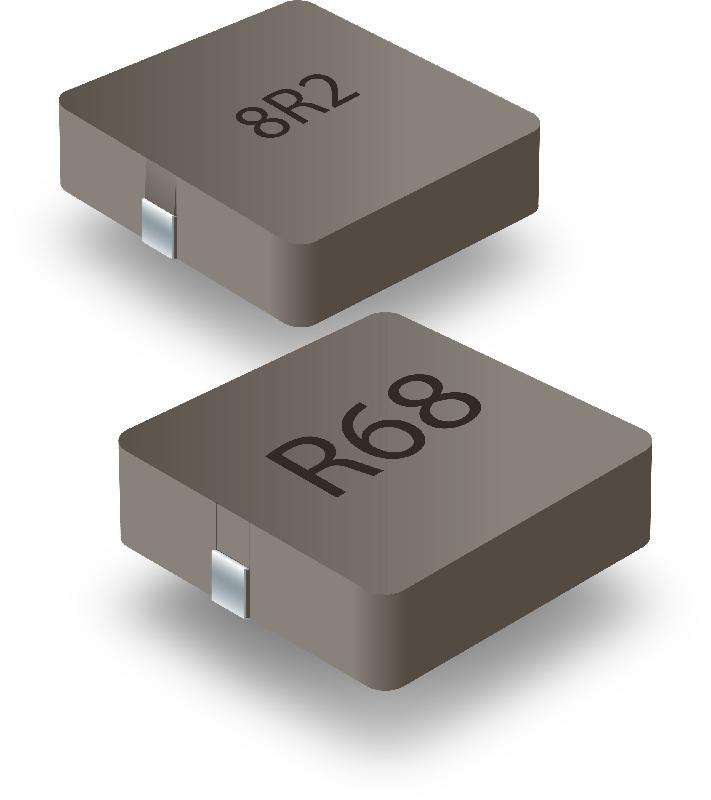

贴片一体成型电感的基本性能

来源：发布日期 2019-08-14 14:23:53浏览：-

分享至：

加入收藏

贴片一体成型电感作为电感行业的新兴未来91桃色APP下载免费版的代表，在91桃色APP下载免费版的耐电流性能、91桃色APP下载免费版的品质、91桃色APP下载免费版的稳定性、生产的自动化程度等方面远不是传统的组装式电感器、及涂磁胶电感器所能比的，随着一体成型电感器生产成本的降低，将逐渐取代传统的组装式电感器、及过渡性的涂磁胶电感器。下面介绍几种贴片一体成型电感的基本性能。

工作温度范围：-55℃～+125℃； 储存温度范围：-55℃～+125℃；电感值L：测试可以使用 LCR 电桥：HP 4194A 或相当品，仪器参数设定：100kHz, 0.1V。直流电阻 Rdc：可以使用直流电阻仪测试，TH2512B 或相当品。

贴片一体成型电感额定电流：样品加载额定直流偏置电流，其电感值下降在指定的范围内，及温度增加在 40℃以内。（电感值下降的典型范围为下降 30%以内，以91桃色APP下载免费版规格书为准）；饱和电流 Isat：电感器持续通过规定的电流下，相对于通过电流为零时的电感值变化率不超过 30%，测试条件：100kHz，0.1V；温升电流 Irms：电感器持续通过规定的电流下，自身温度升高不超过 40℃。

温度特性：电感值的变化在：±20%以内，温度系数： 0～2000ppm/℃电感值测量应在温度范围：-55～+125℃内进行。电感值的标准测试温度为：+25℃，应考虑随温度的变化率。电感值的最大偏差在步骤 1 到 5。步骤 1 的温度：25℃。步骤 2 的温度：最低工作温度。步骤 3 的温度：25℃（标准温度）步骤 4 的温度：最高工作温度。步骤 5 的温度：25℃。正常的温度和正常湿度的电感值与标准温度下的电感值之比：△L/L25℃≤±15％。测试仪器：HP 4194A(at 100 KHz 0.1V)或相当品。

标准状态：除非另有说明，标准状态是指温度为25℃±15℃，相对湿度为 65±20％。当测量结果有问题时：为了得到更加准确的数据，应在温度 25±2℃，相对湿度 65±5% 的条件下进行测试。
