儿童教育玩具ESD整改案例

来源：发布日期 2019-03-14 10:51:33浏览：-

分享至：

加入收藏

     此测试91桃色APP下载免费版是一款儿童教育智能玩具，对外露的USB端口进行接触放电时，玩具会关机，重新开机又可以正常工作，这就不符合EN61000-4-2标准的B 类要求。

     打开玩具外壳，USB连接板接口处没有作ESD防护处理（有预留器件位置），在预留器件位置USB D-/+信号线对地并联ASIM ESD（型号：CV0402VT6030T）,USB V+对地并联ASIM ESD(型号:CV0402VT6101T),测试后有所改善，还是会出现关机；打开PCB Layout图，发现USB外壳地与大地分开用电阻单点相连，把USB金属外壳与大地保持完整的地，再测试+4KV可以，-4KV偶尔还是会出现自动关机，但还是不能达到EN61000-4-2 B类的要求。最后在USB D+/-数据线串联ASIM共模滤波器（型号：CVM1210DH900MFR），测试样机能过接触±4KV；空气±8KV.

设计原理：

1.差分对信号 PCB Layout时需要做阻抗匹配；

2.每层地与地之间多打无规则过孔连接，使得地与地之间阻抗最小，0电位；

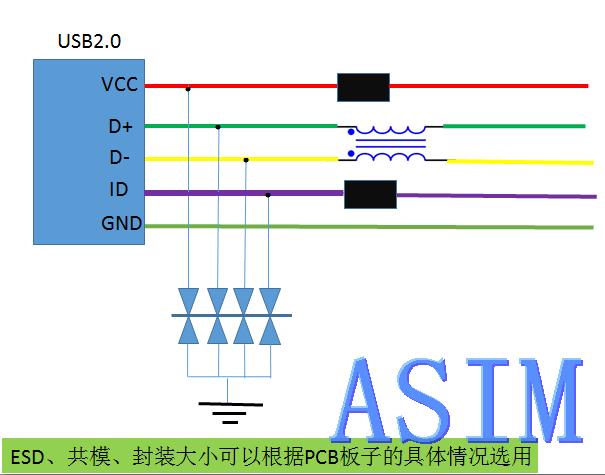

USB接口EMC标准设计如下图：
